解析三梁四柱液压机的结构和工作原理

作者:液压机专家 来源:液压机专家 时间:2021-1-25 10:08:11 点击次数:14418

  三梁四柱液压机是目前使用比较多的机型,要想更好的使用和操作设备,我们需要对它的结构和工作原理有所了解。特别是设备的液压系统,是影响三梁四柱液压机性能和质量的关键,我们就来介绍设备的结构与工作原理。

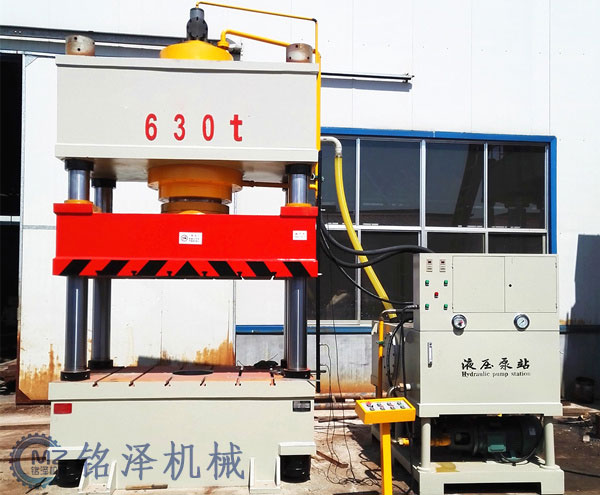

三梁四柱液压机

一、设备结构

  三梁四柱液压机由机体、上下横梁、滑块、液压泵站和控制柜等组成,具体介绍如下:

  1、主机为三梁四柱液压机的机体,采用立式结构,由机身、油缸、限位开关、润滑装置等组成,机身是由上梁、滑块、工作台、立柱、锁母、导套等组成,滑块在油缸驱动下沿着四柱上下直线运动;

  2、上、下梁、滑块、工作台面采用整体铸钢件,长时间使用不变形不生锈;

  3、主柱采用45号圆钢,表面镀硬铬处理,使用不生锈,滑套采用耐磨铸铁,内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力,摩擦副的润滑采用手摇式注油泵装置;

  4、油缸采用活塞式,密封选用抗老化和密封惟能较好的密封圈,缸体选用45#衍磨管,内孔光洁度好,大型缸体采用45#锻钢件,柱塞为45#圆钢,并进行表面镀铬处理;

  5、油管采用冷拔无缝钢管,经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装,管路整齐,高低压管有明显的颜色区分,便于维修,通径大于25通径均采用法兰连接,以减少整机漏油的发生。

二、设备工作原理

  三梁四柱液压机油泵把液压油输送到集成插装阀块,通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔,在高压油的作用下,使油缸进行运动,利用液压油来传递压力,液压油在密闭的容器中传递压力遵循帕斯卡定律。

  三梁四柱液压机液压系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成,动力机构采用油泵作为动力机构,一般为积式油泵;为了满足执行机构运动速度的要求, 选用一个油泵或多个油泵;低压用齿轮泵;中压用叶片泵;高压用柱塞泵。

  相关文章推荐:四柱液压机工作原理是什么,应该如何使用?

  通过三梁四柱液压机结构与工作原理介绍,我们对设备的工作过程有了一个大概的了解,经过简单的培训,就可以很轻松的操作设备了,做好设备日常的保养维护工作,避免故障的发生。
