      1500吨三梁四柱液压机

      咨询热线
      现场展示

        一、设备用途及特点:

        三梁四柱式液压机设备被应用于电子、通讯、电脑、家用电器、家具、交通工具、(汽车、摩托车、自行车)五金零部件等冲压及成型。1500吨四柱液压机特点如下:

        1、高刚性、高精度机架,采用钢板焊接,并经热处理、消除了机身锝内应力以使设备长期稳定工作不变形。

        2、结构件负荷均匀,钢性平衡。

        3、三梁四柱液压机操作性能可靠、安全:

        4、这种1500型号的四柱液压机快速液压冲床采用了区别于传统的刹车器,离合器的组合装置具有很高的灵敏度,再加上国际高端设备通用的双联电磁控制阀以及过负荷保护装置,确保了冲床滑块高速运动及停止的精确与安全性。操作方便、定位准确。

        设备的用途:

        1500吨三梁四柱液压机也又称多功能液压机,是一种以液压油为工作介质,用来传递能量以实现各种工艺的机器。三梁四柱液压机被广泛应用于机械工业的许多领域,例如在锻压(塑性加工)领域中,可用于锻造、模锻、冲压(板料成型)、挤压、剪切、拉伸、弯曲成型及超塑性成型等许多工艺中,也可用于粉末制品、塑料制品、磨料制品、金刚石成型、校正压装、打包、压砖、橡胶注塑成型等不同工业领域。

        三、设备技术参数:

      1、参数名称 单位 三梁四柱液压机mz-1500 备注
      2、公称力 kn 15000
      4、顶出力 kn 2000
      5、顶出回程力kn kn 1060
      6、液压最大工作压力 mpa 25
      7、滑块行程 mm 900
      8、顶出行程 mm 450
      9、开口高度 mm 1600
      10、滑块行程速度 空程下行 80
      工作 8
      回程 50
      11、工作台尺寸 左右 2000
      前后 1800
      12、机器外形尺寸 左右 5200
      前后 4300
      地面上高度 6450
      13、工作台距地面高 mm 650
      14、电机总功率 km 60

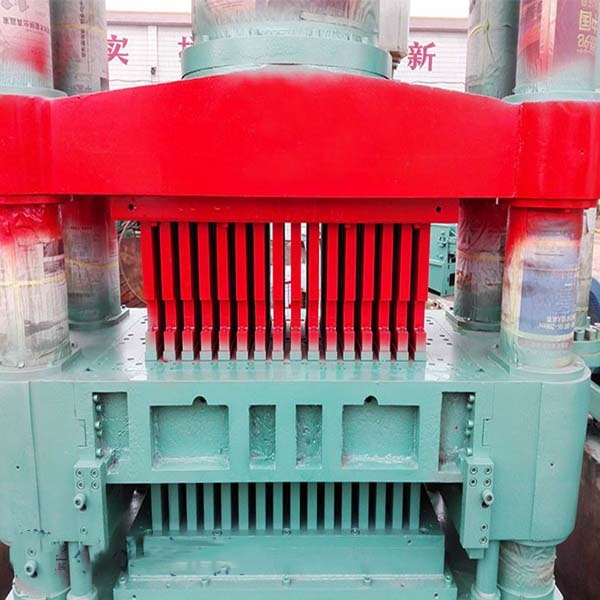

        四、设备图片展示:

      三梁四柱液压机



        五、三梁四柱液压机厂家设计制造安装及验收标准:

        1.JB9166-88 《四柱液压机精度》

        2.JB3831-1999 《液压机技术条件》

        3.JB3915-85 《液压机安全技术条件》

        4.GB5226.1—2002 《机械安全机械电气设备,第一部分通用技术条件》

        5.JB/T1829—1997 《锻压机械通用技术条件》

        6.JB9967—1999 《液压机噪声限值》

        7.JB/T8609-1997 《锻压机械焊接条件技术标准》

        六、设备液压系统机构:

        1500吨三梁四柱液压机的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。 动力机构通常采用油泵作为动力机构,一般为积式油泵。为了满足执行机构运动速度的要求, 选用一个油泵或多个油泵。低压(油压小于2.5MP)用齿轮泵;中压(油压小于6.3MP)用叶片泵;高压(油压小于32.0MP)用柱塞泵。各种可塑性材料的压力加工和成形,如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形,同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。

        七、设备安装示意及注意事项:

        1、安装前

        四柱液压机安装前应先根据装箱单检查各零部件、标准件数量是否正确,根据总装图,确定零部件的安装位置,根据地基图的要求,检查地基的浇注情况。

        2、安装要求

        1500吨三梁四柱液压机应按地基图的要求,安装在坚固的地基上,调正水平,紧固地脚螺栓,再进行电气控制部分的接线和液压部分的管路安装。

        3、安装检查

        四柱式液压机安装完成后,需进一步检查机器各联接处的紧固情况及各运动部位是否灵活,电气控制部分的接线和接地线是否正常,液压部分的管路接头是否完好,各润滑点是否加足油,以待试机。
