一、设备详细介绍
315吨三梁四柱液压机是由四根立柱、上横梁、中横梁、下横梁、工作油缸及回程油缸构成,中横梁与立柱之间设有立柱导向结构,立柱导向结构包括导向块、卡簧、油封、护套、定位环以及油仓,导向块套设在立柱上,导向块的两端分别设有卡簧、油封以及护套,且卡簧、油封以及护套同样套设在立柱上,两个护套通过定位环连接,油仓为定位环、护套以及立柱围成,油仓中注有润滑油,设备结构简单合理,可以减小立柱与导向结构之间的摩擦,使得导柱具有较高的导向精度,从而延长四柱液压机的使用寿命;同时方便加油操作。
二、设备操作方式及工作压力
315吨三梁四柱液压机采用按钮集中控制,具有调整、手动和半自动三种操作方式,通过操作面板选择,可实现定程、定压二种成型工艺,并具有保压延时等功能,滑块的工作压力,空载快递下行和慢速工作的行程范围均可根据工艺需要进行调整。
三、设备附加配件
315吨三梁四柱液压机可选配附件有冲裁缓冲装置、快递行程冲液装置、光幕安全保护装置、冷却装置、PLC触摸屏控制分流、工作台、可特殊订货。
四、设备液压系统配置
315吨三梁四柱液压机液压系统采用变量泵供油系统,采用大流量集中控制阀块,在泵的进油口设吸油滤器,泵的出口设高压滤油器,以防杂质进入液压系统,以确保油路的正常运行。系统中有油温、油位显示,空气滤清等装置。邮箱为钢板焊接结构,设有清洗窗,底部备有放油和排污的螺塞。
五、设备电气系统
315吨三梁四柱液压机电气系统设有独立的电器控制箱,控制整个机器的运转,电源为380V、50HZ,控制电源为220V。
六、设备技术参数
型号 | Y83-315 |
公称力(KN) | 3150 |
系统压机(mpa) | 25 |
工作台有效尺寸(mm) | 800*800 |
很大开口高度(mm) | 800 |
滑块有效行程(mm) | 800 |
工作速度(mm/s) | 5-12 |
滑块很大下行速度(mm/s) | 80-100 |
顶出缸位吨数(T) | 40 |
电机功率(kw) | 7.5 |
备注:如果以上技术参数不符合您的要求,我们也可以根据您的实际情况,为您定制一台315吨三梁四柱液压机。

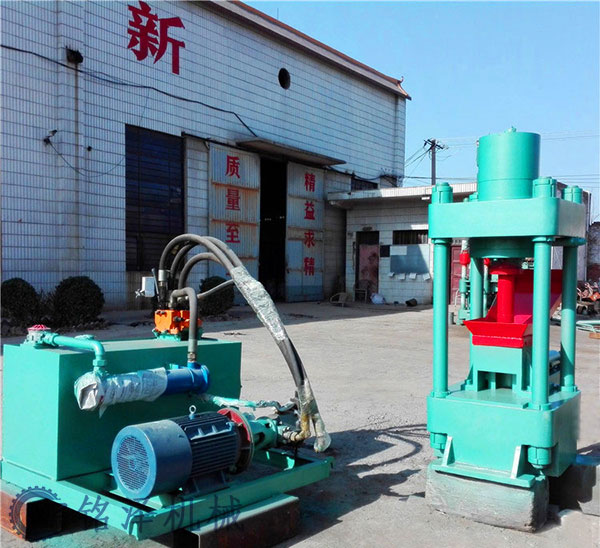

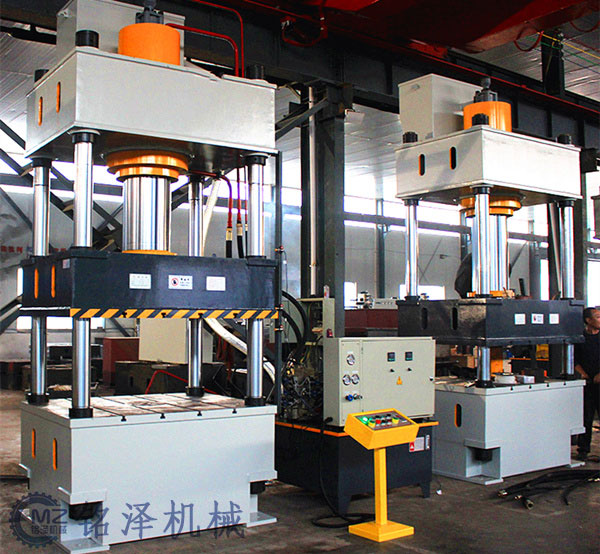

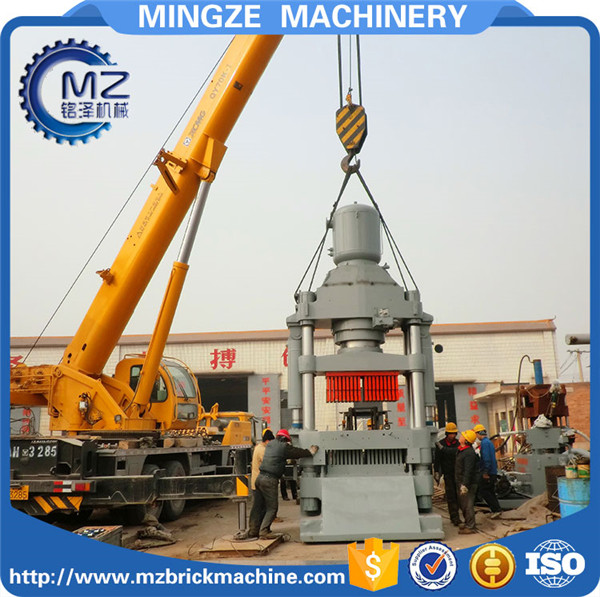

七、设备图片展示
八、设备技术优势
1、三梁四柱液压机可成型高度复杂结构的结构零件;
2、315吨制品微观组织均匀、密度高、性能好;
3、效率高,易于实现大批量和规模化生产;
4、设备适用材料范围宽,应用领域广阔(铁基,低合金,高速钢,不锈钢,克阀合金,硬质合金);
5、加工工艺采用微米级细粉末,既能加速烧结收缩,有助于提高材料的力学性能,延长材料的疲劳寿命,又能改善耐、抗应力腐蚀及磁性能,具有精度高、组织均匀、性能优异、生产成本低等特点。
