解析海绵铁高密压块机结构组成

作者:小编鑫源 来源:小编鑫源 时间:2021-3-2 13:33:31 点击次数:2233

  海绵铁压块机是一款高密度成型设备,可将海绵铁直接冷压成型,实现生产过程的全自动化,为了能够让大家对设备的工作过程有所了解,我们就来详细介绍下:海绵铁高密压块机的结构组成。

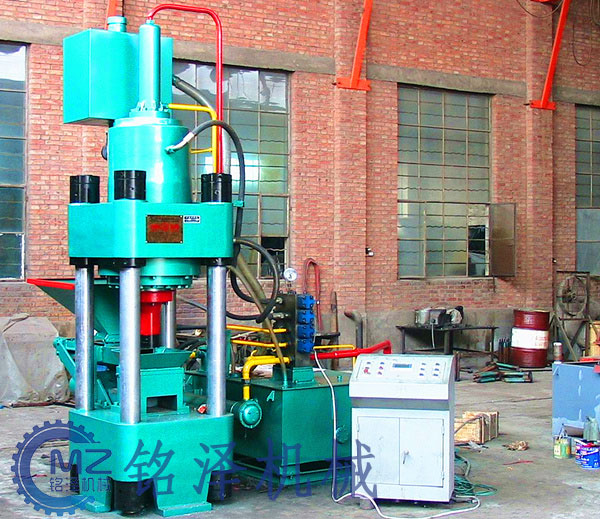

海绵铁高密压块机

  高密度海绵铁压块机由主机、液压系统、控制系统和托板循环装置组成。

一、 主机

  海绵铁高密压块机主机由上下横梁、液压缸组件、料箱、模具、料斗、充液组件等组成。

  1、上下横梁通过立柱和螺母连接,主液压缸的前端通过法兰连接在横梁的底部;模具固定在下横梁上,模套固定在模具内;冲头直接连接到油缸活塞杆的顶部;模套和冲头都可以拆卸和更换;布料缸位于主机后面,料箱处于前位时,物料松动落入模具内,料箱处于后位时,成型油缸下行,实现加压成型;

  2、料箱和进料斗构成自动送料机构,海绵铁压块机的进给是通过布料缸的往复运动来完成的,充液系统位于横梁侧面,补充主缸快速前进所需的液压油。

二、液压系统

  海绵铁高密压块机液压系统由油箱、电机、油泵、组合阀、换向阀、压力表、液位计、高压软管、温度计、回油过滤器、冷却器等组成。

  液压油通过油泵、管路和液压元件进入液压缸,液压元件控制液压缸的动作,并实现挤压、出块等动作,系统压力由溢流阀设定,全自动机械动作由计算机控制,自动运行,主缸压制后,压力继电器发出信号,然后执行下一个动作,油箱中的油温由冷却器调节,油温过高时,打开阀门,增加水量和循环速度,强制冷却。

三、电气系统

  电气系统是控制海绵铁高密压块机的总部部分,由PLC可编程控制器和控制柜组成,通过液晶显示屏,就可以对设备的压力、加压时间进行设置;根据不同的工作阶段,调整设备的控制模式,一般分为手动、半自动、全自动三种操作模式。

四、托板循环装置

  海绵铁高密压块机在脱模后,将成型产品脱模到托板上,在循环转动下,输送出设备,通过人工码垛,达到自动出块的效果。我们采用的是托板循环装置,实现了托板最大程度的利用,减少了设备的工作时间,提高工作效率。

  以上是我公司海绵铁高密压块机的重要组成部分,通过电气系统控制液压系统,从而实现主机的各个动作,成型密度高、自动化程度高是设备的特点,其中托板循环装置是该设备的不同之处,解决了客户托板使用量大的难题。
