铝灰压块机的工作原理

铝灰压块机是一种专门用于处理铝灰、铝屑等金属废料的机械设备，其核心功能是通过高压压缩将松散的铝灰、铝屑等物料压制成高密度、规则形状的铝块（铝饼），以便于储存、运输和后续回收再利用。以下是对铝灰压块机的详细介绍：

一、工作原理

铝灰压块机的工作原理基于高压压缩技术。设备通常由主机框架、液压泵站、液压油缸、控制阀组、料箱/喂料斗、压缩室（腔室）/模具、压头/柱塞、顶出装置、输送装置以及电控系统等部件组成。在工作过程中，操作员将铝灰或铝屑倒入料箱，启动设备后，压头在高压油驱动下向下（或水平）运动，将料箱中的物料强力推入压缩室/模具内，施加极高的压力（通常在100-500吨甚至更高，取决于设备型号和物料类型）。达到设定压力后，系统保压一段时间，确保物料充分压缩成型并排出空气和部分油分（如果物料含切削液）。随后，液压系统卸压，主压头回缩，顶出装置将压制成型的铝块从腔室/模具中推出，最后通过滑槽或传送带送出，落入收集筐或托盘。

二、设备类型

铝灰压块机在机型分类上主要分为立式和卧式两种形式：

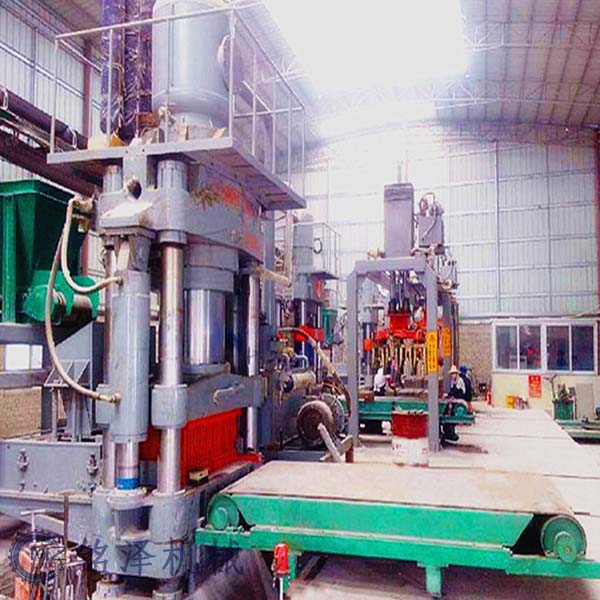

1. 立式铝灰压块机：压头垂直运动，结构相对紧凑，常见于中型应用。立式机型设计吨位大、产量大，应用范围广泛，是现今得以广泛使用的推广机型。
2. 卧式铝灰压块机：压头水平运动，料箱容积可以做得更大，便于自动化连续进料，常用于大型废料处理中心。然而，卧式机型由于主油缸横放，密封件因重力作用影响，设计压力增大后，密封件受力不平衡局部磨损较大，使用寿命大大减弱，无法满足大产量长期连续使用的要求，因此多使用小吨位机型（设计压力应不超过2000KN），应用范围较小。

三、技术特点

1. 高压压缩：铝灰压块机采用高压压缩技术，能够将松散的铝灰、铝屑等物料压制成高密度铝块，显著减少体积和重量，便于储存和运输。
2. 自动化控制：现代铝灰压块机通常配备PLC和触摸屏人机界面，实现自动化控制。操作人员可以设置压力、时间等参数，确保产品的一致性和稳定性。
3. 节能环保：铝灰压块机在压缩过程中无需加温、添加剂或其他工艺，减少了能源消耗和环境污染。同时，设备设计有集油槽或接油盘，用于收集废油，防止污染环境和工作区域。
4. 安全可靠：铝灰压块机在设计上充分考虑了安全因素，如安装完善的安全防护罩和光栅/安全门联锁装置，防止机械伤害；设备尽可能密封并连接有效的除尘系统，防止铝粉爆炸等安全事故的发生。

四、应用领域

铝灰压块机广泛应用于铝加工和回收行业，如铝合金型材厂、铸钢厂、铸铝厂、铸铜厂、汽配、五金等铸造相关企业。这些企业在生产过程中会产生大量的铝灰、铝屑等废料，通过铝灰压块机处理后可以转化为高密度、规则、易于运输储存和熔炼的再生铝原料，显著降低了成本、提高了回收效率和经济效益。

五、市场情况

市场上存在多种型号和规格的铝灰压块机，价格因设备型号、配置和品牌等因素而异。例如，一些小型全自动铝屑压块机的价格可能在几万元左右，而大型、高吨位的铝灰压块机价格则可能达到数十万元甚至更高。用户在选择设备时，应根据自身生产需求和预算进行综合考虑。

顶出装置的工作原理和结构如下：

一、工作原理

顶出装置的核心功能是将压制成型的铝块从腔室或模具中推出，其工作原理通常基于液压、机械或气动驱动。以铝灰压块机为例，其顶出过程一般如下：

1. 压缩阶段：主液压缸驱动压头对铝屑进行高压压缩，形成高密度铝块。
2. 保压与卸压：达到设定压力后，系统保压一段时间以确保铝块充分成型，随后液压系统卸压。
3. 顶出阶段：顶出装置（如液压顶杆或机械联动装置）开始工作，将铝块从腔室或模具中推出。
4. 出料阶段：推出的铝块通过滑槽或传送带等输送装置移出工位，落入收集筐或托盘。

二、结构组成

顶出装置的结构因驱动方式不同而有所差异，但通常包括以下几个关键部分：

1. 驱动部件：

   • 液压顶出：采用液压缸作为动力源，通过液压油的压力推动顶杆运动。液压顶出装置具有推力大、动作平稳、控制精度高等特点，适用于大型铝灰压块机。
   • 机械顶出：利用机械传动机构（如齿轮、链条、连杆等）将旋转运动转化为直线运动，驱动顶杆顶出铝块。机械顶出装置结构简单、维护方便，但推力相对较小，适用于小型或中型铝灰压块机。
   • 气动顶出：利用压缩空气作为动力源，通过气缸推动顶杆运动。气动顶出装置具有动作迅速、响应快等特点，但推力受气压限制，且需要配备空气压缩机等辅助设备。

2. 顶出部件：

   • 顶杆：直接与铝块接触，将其从腔室或模具中推出。顶杆通常采用高强度耐磨材料制成，以确保长期使用不易损坏。
   • 顶出块：在顶杆前端安装顶出块，以增大与铝块的接触面积，提高顶出效果。顶出块可根据铝块形状和尺寸进行定制。

3. 导向与定位部件：

   • 导向套：安装在顶杆周围，起到导向和支撑作用，确保顶杆在顶出过程中保持直线运动。
   • 定位销：用于确定顶出装置在设备上的安装位置，确保顶出部件与腔室或模具的准确对齐。

4. 控制部件：

   • 液压阀组：在液压顶出装置中，液压阀组用于控制液压油的流向和压力，实现顶出动作的精确控制。
   • 机械传动控制机构：在机械顶出装置中，通过齿轮、链条等传动机构的组合和变速，实现顶出速度和力量的调节。
   • 气动控制元件：在气动顶出装置中，气动控制元件（如气动换向阀、气动调节阀等）用于控制压缩空气的流向和压力，实现顶出动作的快速响应和精确控制。

三、不同类型顶出装置的特点

1. 液压顶出装置：

   • 优点：推力大、动作平稳、控制精度高，适用于大型铝灰压块机和高精度要求的应用场景。
   • 缺点：结构复杂、维护成本较高，且需要配备液压泵站等辅助设备。

2. 机械顶出装置：

   • 优点：结构简单、维护方便、成本较低，适用于小型或中型铝灰压块机。
   • 缺点：推力相对较小，且传动机构可能存在磨损和松动问题，需要定期检查和调整。

3. 气动顶出装置：

   • 优点：动作迅速、响应快，适用于需要快速顶出的应用场景。
   • 缺点：推力受气压限制，且需要配备空气压缩机等辅助设备，增加了设备成本和占地面积。
