      卧式四柱液压机

      卧式四柱液压机是一种利用油泵输送液压油来加工金属、塑料、橡胶、木材、粉末等制品的机械设备,它常用于压制工艺和压制成型工艺,如:锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等,它是利用帕斯卡定律,利用液体压强传动的机械设备,通过更换模具可实现很多功能。

      咨询热线
      现场展示

      一、设备简介

        卧式四柱液压机是一种利用油泵输送液压油来加工金属、塑料、橡胶、木材、粉末等制品的机械设备,它常用于压制工艺和压制成型工艺,如:锻压、冲压、冷挤、校直、弯曲、翻边、薄板拉深、粉末冶金、压装等,它是利用帕斯卡定律,利用液体压强传动的机械设备,通过更换模具可实现很多功能。

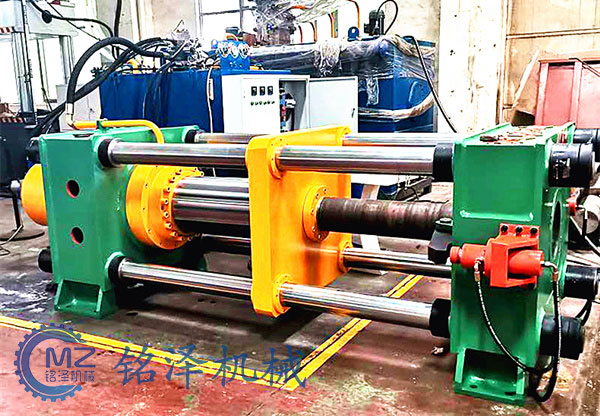

      卧式四柱液压机

        我公司生产的卧式四柱液压机具有独立的动力机构和电气系统,采用按钮集中控制,可实现调整、手动及半自动三种工作方式;设备工作压力、压制速度,空载快下行和减速的行程和范围,均可根据工艺需要进行调整,并能完成顶出工艺,可带顶出工艺、拉伸工艺三种工艺方式,每种工艺又为定压,定程两种工艺动作供选择,定压成型工艺在压制后具有顶出延时及自动回程。

      二、设备优势特点

        1、 该设备采用液压成型,可减成品的质量,具有减轻质量、节约材料的特点;

        2、一台设备可配套多套模具,根据成型产品的外观尺寸进行调整,具有一机多用的效果;

        3、该类四柱液压机采用卧式结构,方便后期的保养维护,及设备的检修;

        4、采用高强度与刚度的铸钢件和立柱,大大提高了卧式四柱液压机的整体性能和使用寿命;

        5、通过调整设备压力和油缸行程,可用来压制多种产品,提高了设备的多样性;

        6、该设备采用卧式结构,各部件集中紧凑,运输和吊装比较方便;

        7、采用按钮几种操作,经过简单培训就可以操作,设备的工作状况通过PLC屏幕查看到。

      三、设备技术参数

      型号 公称力(KN) 液体最大工作压力(KN) 最大开口距(mm) 滑块行程(mm) 滑块速度(mm/S) 喉深(mm) 工作台尺寸(mm) 工作台距地面高(mm) 落料孔尺寸( mm) 电机功率(KW)
      校正 压装 下行 回程 校正 压装 前后 校正 压装
      左右 左右
      XL10 100 12.5   630 400 50 140 250   410 420   600 ∮150 3
      XL 25 250 20   630 500 50 110 355   510 570   710 ∮180 4
      XL 40 400 20 600 770 500 50 100 325 1000 600 550 770 600 ∮200 7.5
      XL 63 630 20 550 800 500 50 100 320 1600 630 600 850 600 ∮200 11
      XL 100 1000 20 600 900 500 34 70 325 2000 700 600 1000 700 ∮200 11
      XL 160 1600 20 610 960 500 20 53 325 2000 700 600 1050 700 ∮200 11
      XL 200 2000 20 800 1000 600 20 45 425 2000 800 800 1100 700 ∮200 15
      XL 315 3150 20 800 1000 600 20 40 425 2000 800 800 1100 700 ∮200 15
      XL 400 4000 20 900 1000 700 20 30 750 2000 1500 1500 1100 800 ∮200 18.5
      XL 500 5000 20 900 1000 700 20 30 850 2000 1500 1700 1100 800 ∮300 30
      XL 630 6300 20 1000 1200 700 30 40 1000 2100 2000 2000 1100 800 ∮300 37
      XL 800 8000 20 1000 1200 700 30 40 1000 2500 2000 2000 1100 800 ∮300 45

      以上是我公司比较常见的卧式四柱液压机型号及技术参数,您需要多大吨位的设备,可电话联系我们咨询设备报价。

      四、设备细节图

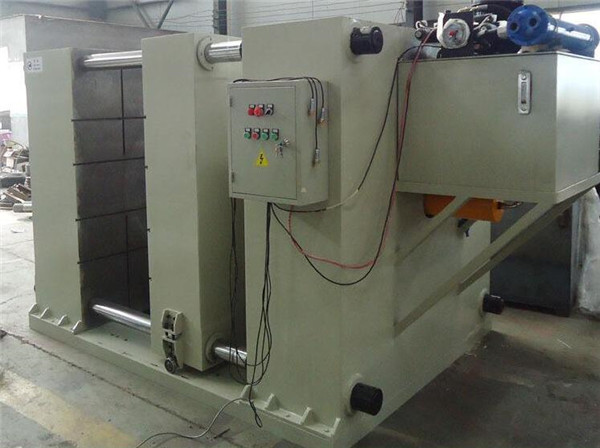

      卧式四柱液压机

        以上是一台200吨的卧式四柱液压机,我们将设备的液压泵站和控制柜固定设备主机上,可将整机发货到客户现场,不需要安装就可以直接使用,非常的方便。

      五、设备售后服务

        1、设备安装

        卧式四柱液压机在安装前应先检查零部件的数量和质量,根据安装图检查零部件安装位置,根据安装地基图处理好地基。将设备吊装到地基上,将液压泵站和控制柜放置到指定位置,对其进行固定和连接;

        2、设备调试

        设备安安装成功后,需要对其进行调试,先手动操作,观察每个运动过程是否正常,然后全自动控制,是否能够达到要求;当设备调试完成后,需要试压下检查成品是否能够达到要求;

        3、技术培训

        当设备能够正常工作后,我们需要对操作人员进行技术培训,帮助他们快速掌握卧式四柱液压机的操作技巧,掌握后期的保养维护工作。
